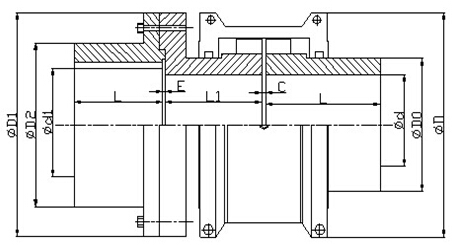

T35單法蘭聯結蛇形彈簧聯軸器
型號 | 公稱轉矩Tn N.m | 許用轉速 | 軸孔d1 mm | 軸孔d mm | 軸孔長度L mm | 小間距L1mm | 大間距L1mm | Dmm | D1mm | D2mm | Cmm | Emm | 質量無孔 kg | 充油量 Kg |
6020T35 | 52 | 3600 | 18-35 | 18-28 | 50 | 50 | 102 | 95 | 86 | 52 | 3 | 1.2 | 2.9 | 0.027 |
6030T35 | 149 | 3600 | 22-42 | 22-35 | 50 | 50 | 109 | 105 | 94 | 60 | 3 | 1.2 | 3.9 | 0.041 |
6040T35 | 249 | 3600 | 28-56 | 28-42 | 55 | 55 | 109 | 115 | 112 | 78 | 3 | 1.2 | 5.44 | 0.054 |
6050T35 | 435 | 3600 | 32-65 | 32-50 | 65 | 65 | 109 | 130 | 125 | 85 | 3 | 1.2 | 8.8 | 0.068 |
6060T35 | 684 | 3600 | 40-80 | 40-56 | 75 | 75 | 166 | 150 | 144 | 105 | 3 | 1.2 | 12.85 | 0.086 |
6070T35 | 994 | 3600 | 48-85 | 48-65 | 80 | 80 | 166 | 160 | 152 | 110 | 3 | 1.5 | 16.5 | 0.1213 |
6080T35 | 2050 | 3600 | 55-95 | 55-80 | 95 | 95 | 204 | 190 | 178 | 122 | 3 | 1.5 | 28.36 | 0.172 |
6090T35 | 3730 | 3600 | 65-110 | 65-95 | 105 | 105 | 204 | 210 | 209 | 142 | 3 | 1.5 | 41.68 | 0.254 |
6100T35 | 6280 | 2440 | 75-130 | 75-110 | 125 | 125 | 205 | 250 | 250 | 172 | 5 | 2 | 68.64 | 0.426 |
6110T35 | 9320 | 2250 | 85-150 | 85-120 | 135 | 135 | 205 | 270 | 270 | 198 | 5 | 2 | 89.86 | 0.508 |
6120T35 | 13700 | 2050 | 100-170 | 100-140 | 155 | 155 | 205 | 310 | 310 | 225 | 6 | 2 | 136.42 | 0.735 |
6130T35 | 19900 | 1800 | 110-190 | 110-170 | 175 | 175 | 205 | 346 | 346 | 238 | 6 | 2 | 196.18 | 0.908 |
6140T35 | 28600 | 1650 | 125-210 | 125-200 | 190 | 190 | 205 | 384 | 386 | 268 | 10 | 2 | 274.52 | 1.135 |
T35單法蘭聯結蛇形彈簧聯軸器
提供系統峰值扭矩和頻率，循環周期和剎車扭矩將有助于 的使用公式選型法選型。
1. 峰值載荷：對于扭矩值比正常值高的電機應用情況，對于間歇運轉，沖擊載荷，由于啟動或
停止而引起的慣性作用或系統引起的反復峰值載荷的應用情況，使用下面的一個公式。系統峰值載荷
是可能存在于系統中的 大載荷，選擇聯軸器的額定載荷等于或大于根據下面的式子計算出的選型扭矩。
A 無反向峰值載荷
選型扭矩（Nm）=系統峰值載荷或
系統峰值載荷KW*9549
選型扭矩（Nm）= rpm
B有反向峰值載荷
選型扭矩（Nm）=1.5*系統峰值載荷或
1.5系統峰值載荷KW*9549
選型扭矩（Nm）= rpm
C 偶然峰值載荷（無反向）
在聯軸器的預期壽命期間，如果系統峰值載荷出現的次數少于1000次的，便用下面的公式：
選型扭矩（Nm）= 0.5*系統峰值載荷或
0.5*系統峰值載荷KW*9549
選型扭矩（Nm）= rpm
有反向扭轉的情況，根據上面B步驟選型。
2. T35單法蘭聯結蛇形彈簧聯軸器 剎車應用
如果剎車功率超過電機功率，根據下式使用剎車功率
選型扭矩（Nm）=剎車扭矩*工況系數
公式選型法舉例---峰值載荷：
選擇一款聯軸器連接齒輪箱低速輸出軸與熱軋鋼輥道軸，具有回動。電機功率為37KW，
系統作用于聯軸器的峰值扭矩大概為17000Nm，聯軸器轉速為77rpm，驅動軸直徑100mm帶28mm*
16mm鍵，軋機軸直徑135mm帶28mm*16mm鍵，軋機軸直徑135mm帶36mm*20mm， 大軸 BE=180mm。
1. 型號： 選擇合適的聯軸器型號
2. 聯軸器所需 小扭矩：用步驟1B中回動峰值載荷公式：2*17000=34000=選型扭矩。
3. 規格：從表中查出1150T35的扭矩39800超過選型扭矩34000Nm
4. 校核：1150T35的 大BE尺寸為187.5mm，軸軸套 大孔徑270mm，
T軸套的 大孔徑為215mm，許用轉速為1500rpm，尺寸也符合要求。
